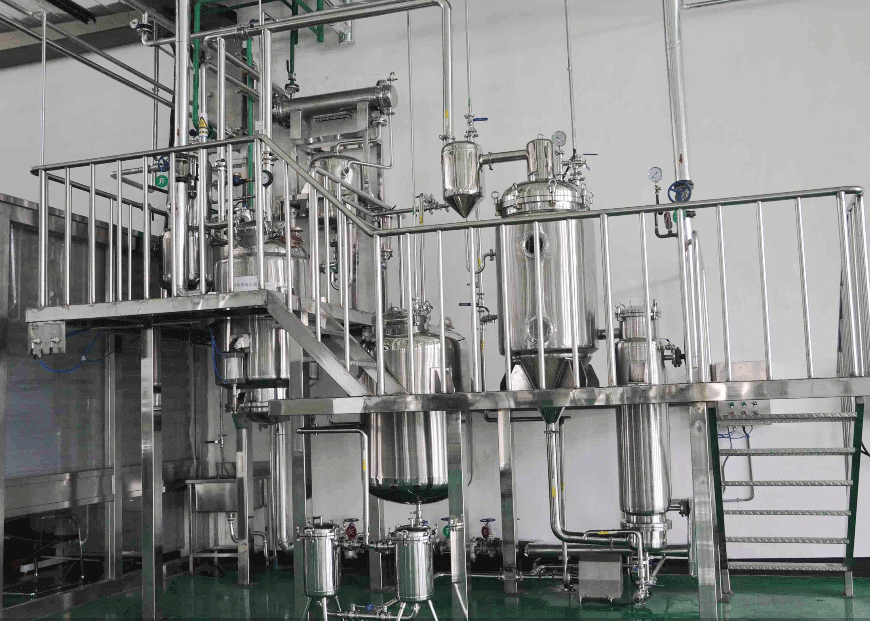

主机提取罐

简述

结构形式

直锥、倒锥、斜锥、直筒（无锥）、磨菇

夹套形式

采用中空夹套、盘管夹套、蜂窝夹套等（按需选择）

保温材料

珍珠棉、岩棉或聚氨脂发泡，具有良好隔热保温效果

保温层筒体

采用镜面抛光或2B磨砂面亚光处理，外形美观、整洁、耐用

搅拌装置（选配）

中心搅拌，搅拌桨形式：直叶、螺旋带式等（按需选择）

支脚形式

耳式支脚

随机附件

快开式投料孔、视灯/镜、温度计、排空口、清洗口等各功能管口

主机配套设备

除沫器

采用隔板式，内充不锈钢丝网卫生易清洗

冷凝器

列管式冷凝器换热效率高

冷却器

蛇管式冷却器换热效果好

油水分离器

玻璃筒式或不锈钢带视镜式（按需选择）

双联过滤器

500L以上选用双联过滤器，内设不锈钢滤网卫生易清洗

卫生泵（选配）

欧洲EHEDG认证,材料符合FDA标准.

注：1.此设备为非标设备均需订做，以上参数仅供参考！实际参数以订合同为准！

2.搅拌装置为选配型，可根据工艺要求增加！其他问题请电话咨询！

规格------型号

T -0.5

T -1.0

T -2.0

T -3.0

T -6.0

T -8.0

T -10.0

有效容积L

500L

1000

2000

3000

6000

8000

10000

罐内设计压力Mpa

0.09Mpa

夹套设计压力Mpa

0.09～0.3Mpa（可选）

加料口直径mm

350

350/400

400

400

450

500

500

加热面积㎡

2.1

3

4.7

6.8

9.6

12

15

冷凝面积㎡

4.0

4.5

5.5

9.0

10

15

18

冷却面积㎡

0.7

1

1

1

2.2

2.2

2.2

过滤面积㎡

≈0.3

≈0.5

≈0.5

≈0.5

≈0.8

≈1.2

≈1.2

排渣门直径cm

60

60/80

80/100

80/100

100/120

120/140

120/140

耗汽kg/h

130

245

325

425

580

720

980

设备重量kg

1300

1800

2050

2400

3025

4030

6500

加热汽管口

DN25

DN32

DN40

DN40

DN50

DN60

DN60

二次汽管口

DN80

DN100

DN100

DN125

DN150

DN200

DN200

冷却水管口

DN25

DN32

DN40

DN40

DN50

DN60

DN60

电动机功率kw

1.5

2.2

3

5

7.5

11.5

15.0

搅拌转速

25

25

25

36

36

36

36

注：1.此设备为非标设备均需订做，以上参数仅供参考！实际参数以订合同为准！

2.以上排渣门参数为直锥式提取罐排渣门参数（直径可选），其他型号请电话咨询！

3.搅拌装置为选配型，可根据工艺要求增加！
